Qué hay de nuevo en DIALux evo 10


Por fin - DIALux evo 10 le ofrece la tan esperada planificación del alumbrado de emergencia. Le mostramos las nuevas funciones y lo que hemos cambiado y mejorado en las anteriores.


Descargar DIALux evo  Historia de la versión ›

DIALux evo 10.0

Versión: 5.10.0.56764
Publicado: 28.09.2021




Alumbrado de emergencia
Nuevos objetos de cálculo

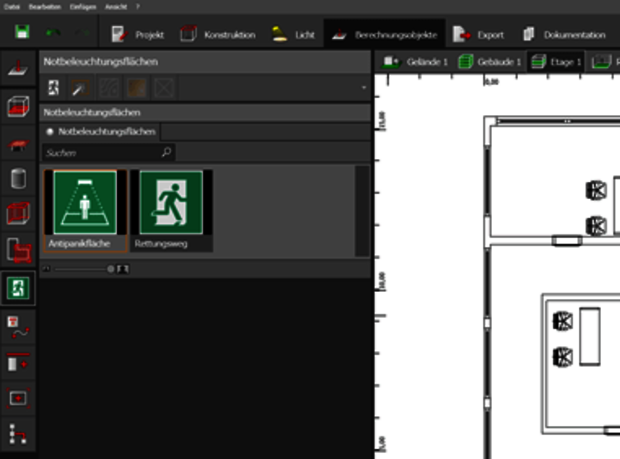

  • Se han añadido nuevos objetos de cálculo para el alumbrado de emergencia en el modo de objetos de cálculo
  • Vías de evacuación según la norma EN 1838 2019-11. Las vías de evacuación pueden cruzarse entre sí y, por tanto, se combinan para formar vías de evacuación complejas. A cada sección se le puede asignar su propia anchura
  • Superficies antipánico según la norma EN 1838 2019-11. Sólo hay una superficie antipánico por habitación/área con zona de borde libremente definible

Luminarias de emergencia
Se ha añadido una nueva herramienta para las luminarias de emergencia. Incluye líneas de campo y disposiciones individuales, así como ajustes especiales para las luminarias de emergencia.

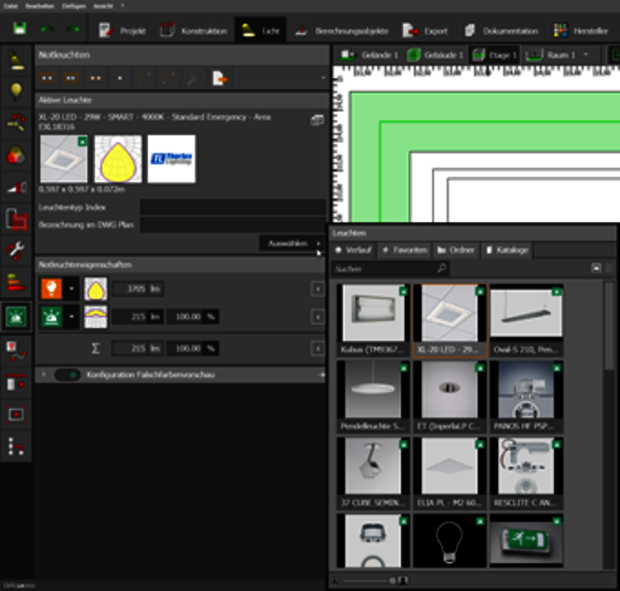

Propiedades de las luminarias de emergencia

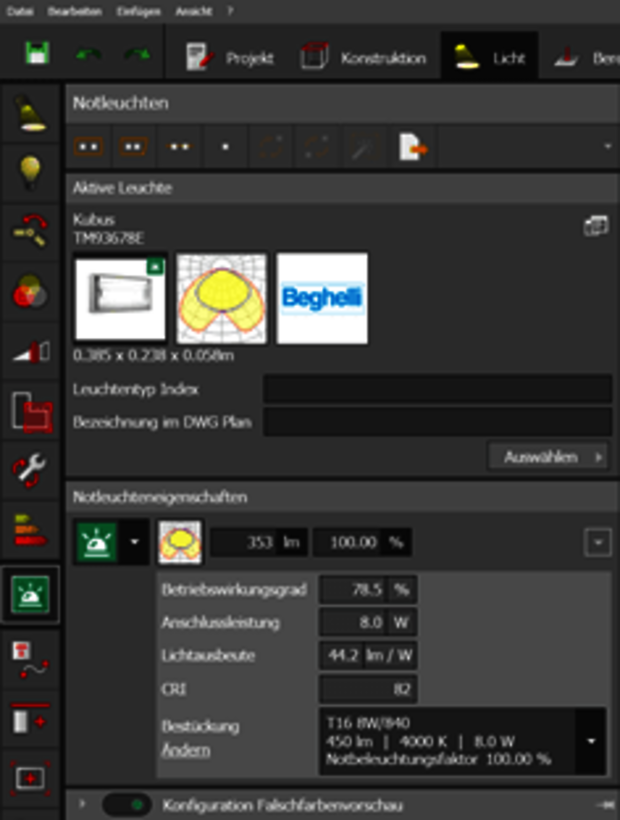

Cualquier luminaria puede utilizarse para el alumbrado de emergencia. El fabricante puede definir las superficies emisoras de luz que se destinan específicamente al alumbrado de emergencia. Esta información es utilizada por evo. En caso contrario, el usuario debe realizar los ajustes. Se puede ajustar el flujo luminoso o el factor de iluminación de emergencia, y los dos valores se convierten el uno en el otro. Para cada superficie emisora de luz, se puede especificar si se va a utilizar sólo para la iluminación de emergencia, sólo para la iluminación normal o para ambos casos.

Posicionamiento manual de las luminarias de emergencia

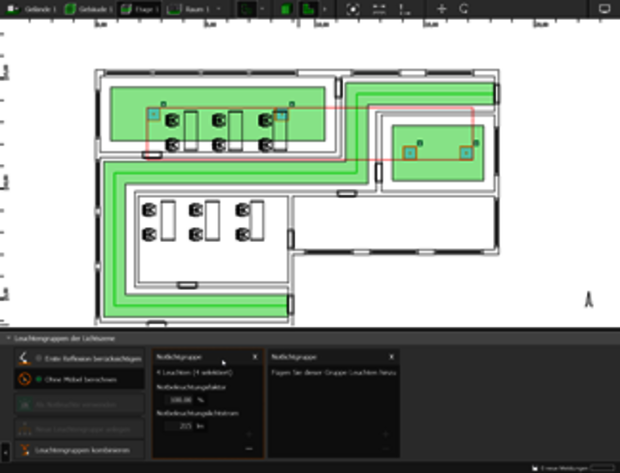

Cada luminaria colocada en la herramienta Luminarias de emergencia se añade automáticamente a la escena de iluminación de emergencia. La escena de iluminación se crea automáticamente. Las luminarias se agrupan automáticamente según el tipo y las propiedades fotométricas. El usuario también puede crear sus propios grupos. No es posible crear grupos mixtos. Un clic en el grupo de iluminación de emergencia selecciona las luminarias de este grupo en el CAD. Las luminarias asignadas a la escena de iluminación de emergencia se marcan con un pequeño símbolo en el CAD.

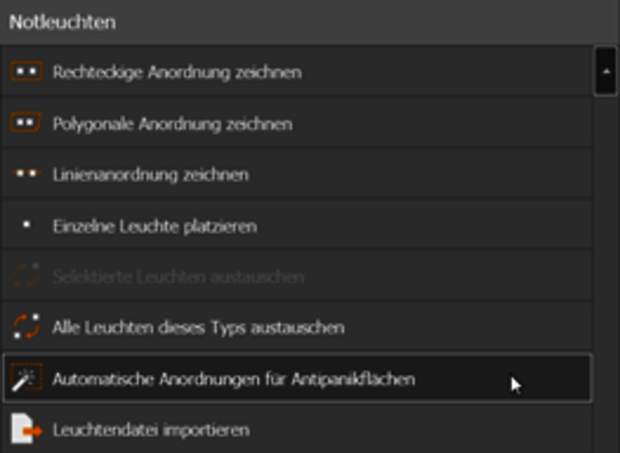

Colocar las luminarias automáticamente para las zonas antipánico
Con esta función, las luminarias pueden colocarse automáticamente para una zona antipánico existente. Se colocan suficientes luminarias para lograr la iluminancia y uniformidad requeridas.

Utilizar las luminarias existentes en el alumbrado de emergencia

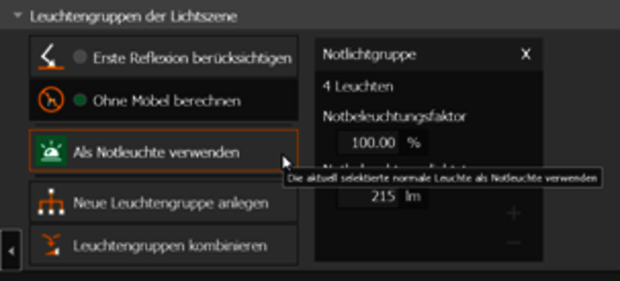

Para el funcionamiento con grupos electrógenos de emergencia, las luminarias que en realidad estaban previstas para el alumbrado general pueden utilizarse también para el alumbrado de emergencia. Para utilizar una luminaria como luminaria de emergencia, se selecciona y

  • se pulsa el botón Utilizar como luminaria de emergencia.

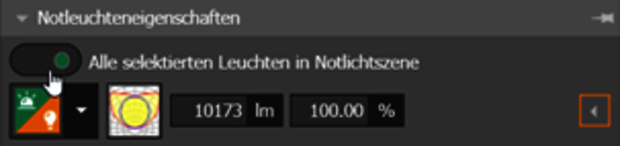

  • se utiliza el control deslizante de las propiedades de la luminaria
  • o la luminaria simplemente asignada a un grupo de luminarias de emergencia

Avance de resultados

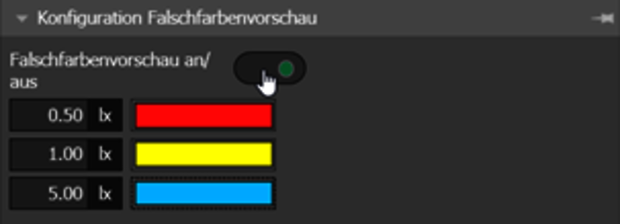

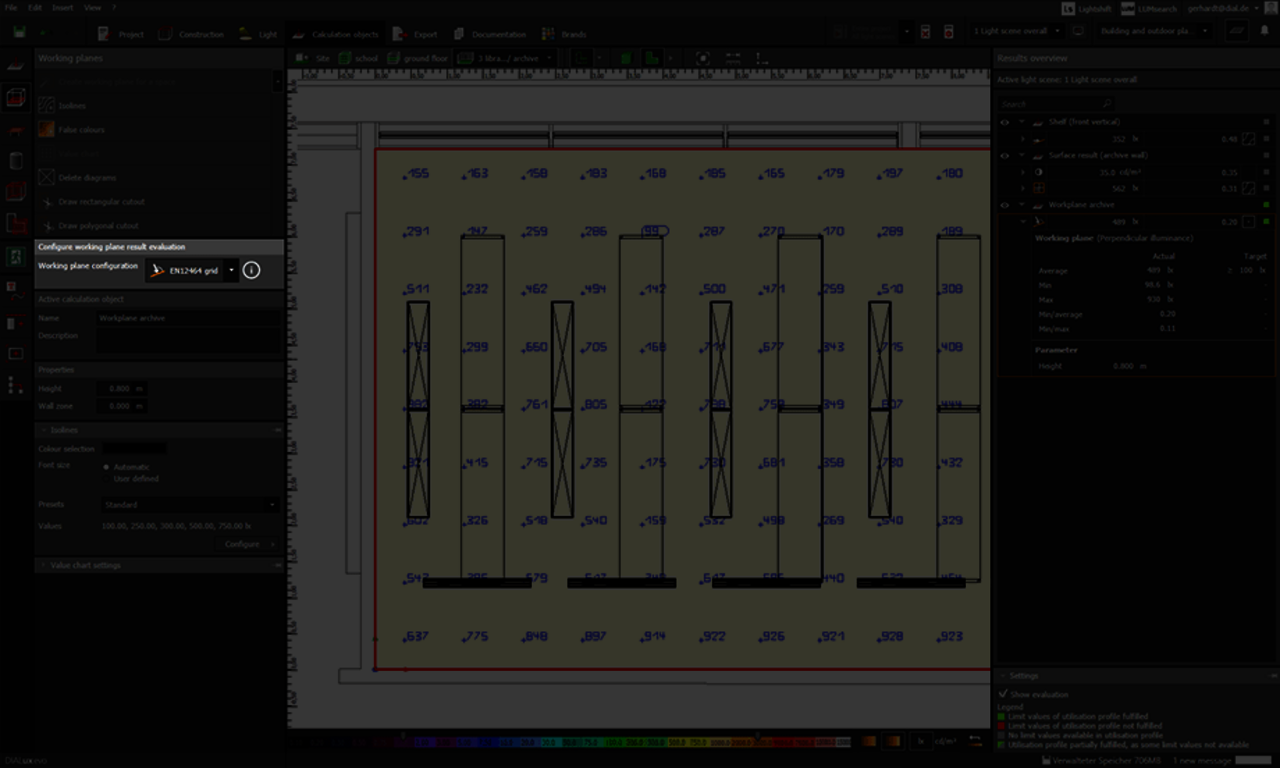

  • La vista previa del resultado muestra una visualización en tiempo real de los resultados esperados. Los requisitos para ello son los objetos de iluminación de emergencia, una ruta de escape o una zona antipánico, así como al menos una luminaria seleccionada en la escena de iluminación de emergencia. La previsualización de resultados se activa con el interruptor Previsualización de colores falsos on/off en la herramienta Configuración de la previsualización de colores falsos

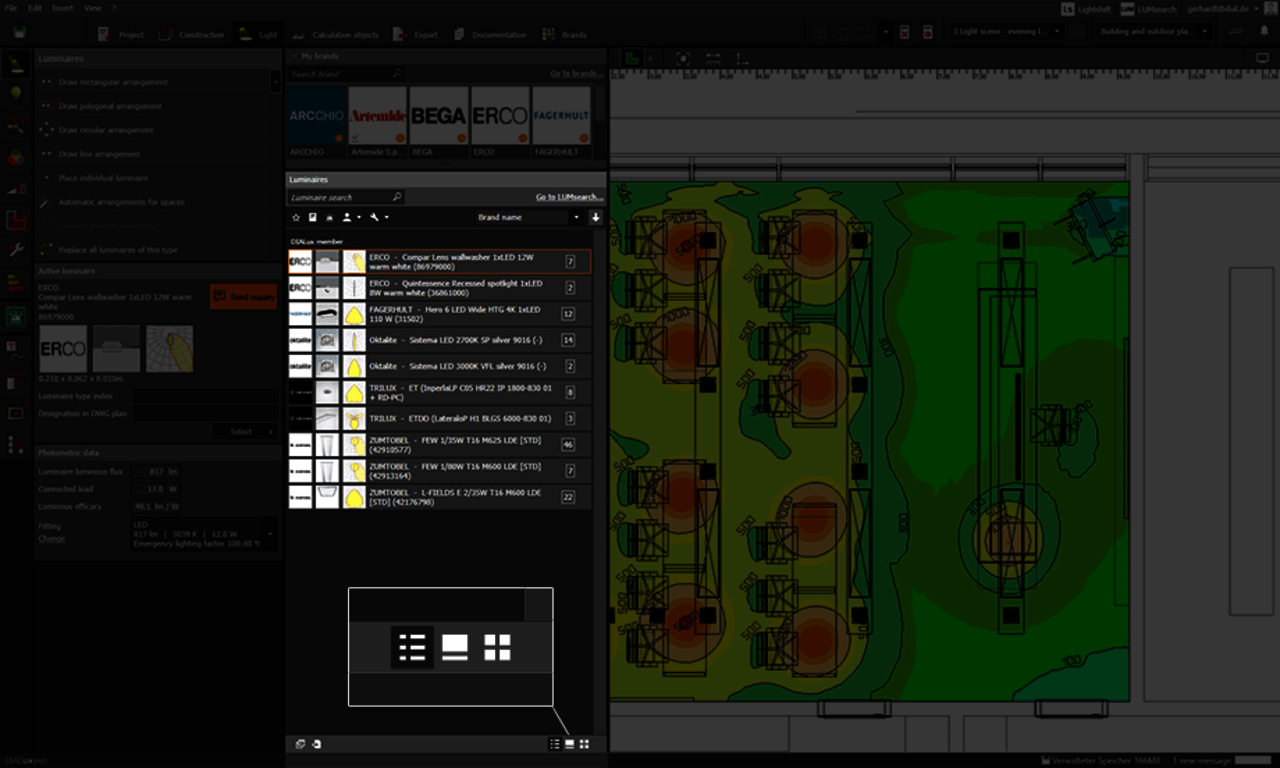

  • DIALux evo muestra los resultados esperados como falsos colores para la luminaria seleccionada y hasta otras 10 luminarias visibles o superficies de emisión de luz de la escena de iluminación de emergencia
  • Puedes definir tus propios colores y valores en la herramienta de previsualización del falso color

Ajustes de cálculo
Existen dos opciones para el cálculo:

  • Tener en cuenta la primera reflexión. Para las luminarias de distribución indirecta, la norma establece que se puede tener en cuenta la primera reflexión. Si no se selecciona esta opción, no se tiene en cuenta la reflexión para el alumbrado de emergencia
  • Cálculo sin mobiliario. El mobiliario se excluye explícitamente del cálculo




Resultados del cálculo

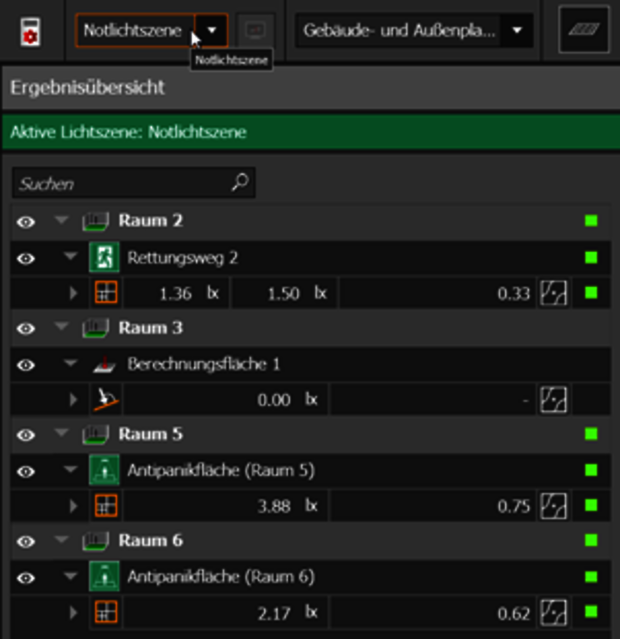

  • El monitor de resultados también muestra los resultados del cálculo de las zonas de iluminación de emergencia. La escena de iluminación de emergencia se resalta en color
  • Para poder encontrar rápidamente los puntos mínimos problemáticos, se ha añadido un botón que pasa cíclicamente por los puntos con el menor valor de iluminancia

Gastos
Para la documentación de la planificación, se dispone de los siguientes resultados e información después del cálculo:

  • La lista de luminarias con las luminarias de emergencia utilizadas
  • Un plano de ubicación de las luminarias que muestre las luminarias de emergencia colocadas
  • Los resultados de cálculo individuales de los objetos de cálculo colocados
  • El resumen espacial con los resultados de los objetos de cálculo

Nuevos diseños

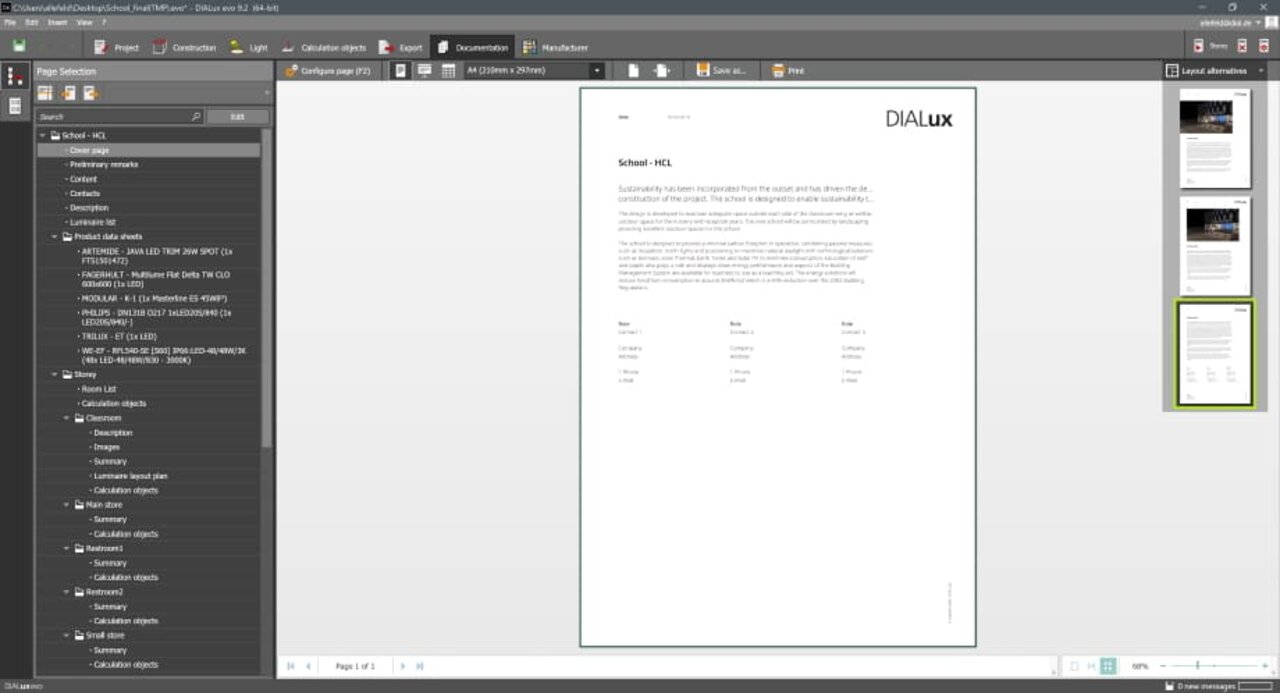

Para la página de observaciones preliminares, existe otra alternativa de diseño que permite que el texto recorra todo el ancho. De este modo se consigue una documentación con menos páginas.

Para la portada, existe otra alternativa de diseño sin imagen, más bien con texto y con la opción de documentar un máximo de tres contactos.

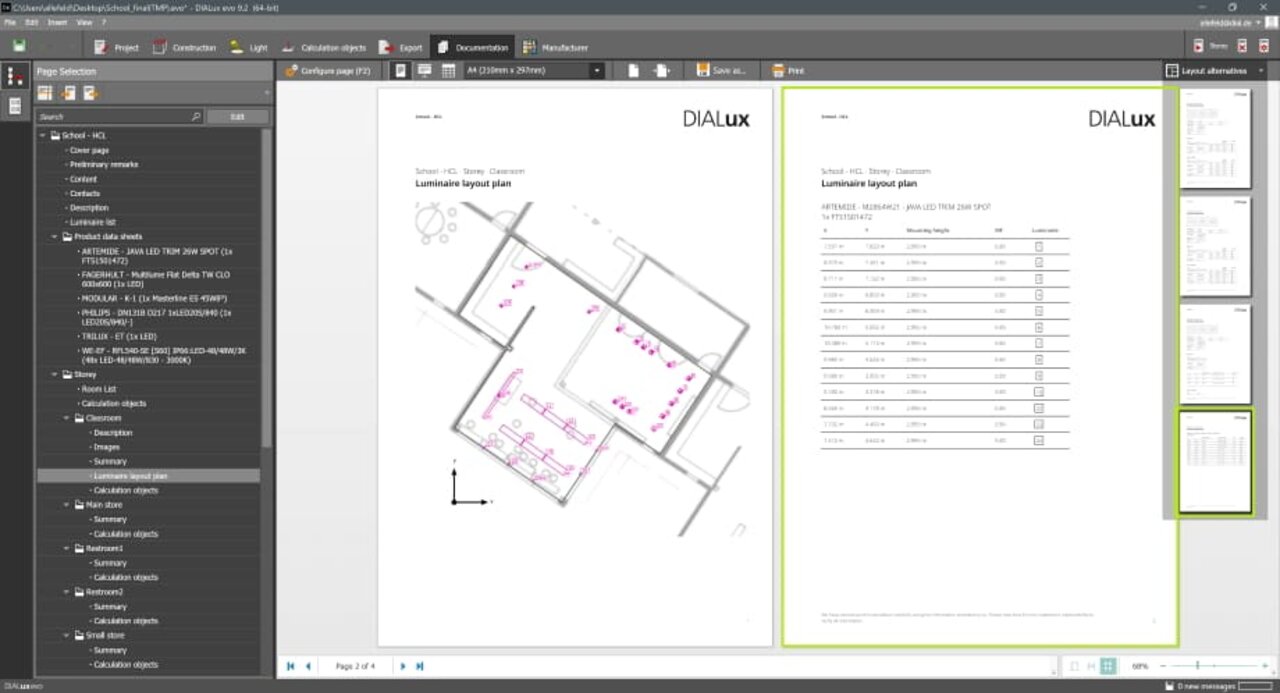

Para las páginas de tablas en el plano del sitio, existe una alternativa de disposición adicional que es significativamente más compacta. En esta disposición, hemos prescindido deliberadamente de la especificación de los parámetros de disposición y de la representación gráfica de logotipos e imágenes de productos. Básicamente, nos limitamos a enumerar las luminarias con sus posiciones de montaje. Esta disposición permite ahorrar hasta un 50% de páginas por plano.

Ampliaciones de funciones conocidas

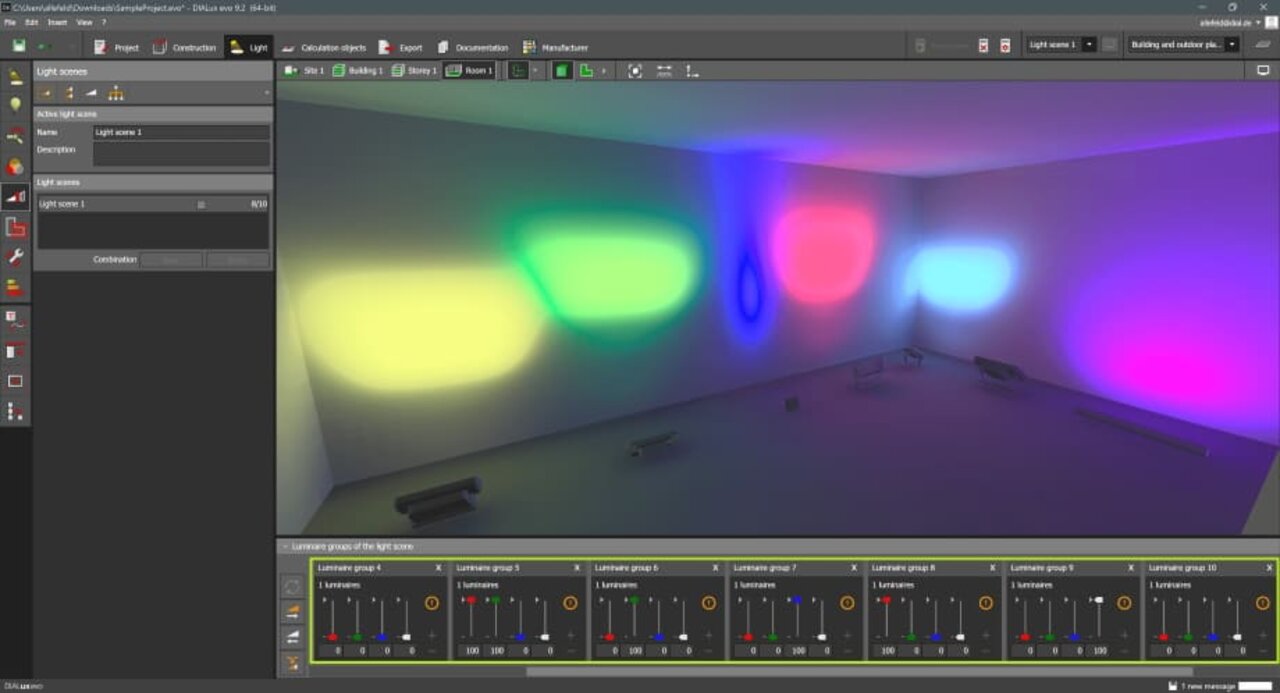

En el caso de las luminarias que cambian de color, DIALux ahora colorea los controles deslizantes en consecuencia. Esto ayudará a los planificadores a ajustar los canales de color de las luminarias más fácilmente.



Se ha simplificado la selección de luminarias individuales en una disposición.
