Scopri le novità in DIALux evo 10


Finalmente - DIALux evo 10 vi offre la tanto attesa pianificazione dell'illuminazione di emergenza. Vi mostriamo le nuove funzioni e ciò che abbiamo cambiato e migliorato nelle precedenti.


Scarica DIALux evo  Storia della versione ›

DIALux evo 10.0

Versione: 5.10.0.56764
Pubblicato: 28.09.2021




Illuminazione di emergenza

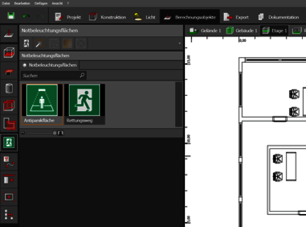

Nuovi oggetti di calcolo

  • Sono stati aggiunti nuovi oggetti di calcolo per l'illuminazione di emergenza nella modalità Oggetti di calcolo
  • Vie di fuga secondo EN 1838 2019-11. Le vie di fuga possono incrociarsi tra loro e sono quindi combinate per formare vie di fuga complesse. Ad ogni sezione può essere assegnata la propria larghezza
  • Superfici antipanico secondo la norma EN 1838 2019-11. C'è solo una superficie antipanico per stanza/area con zona di bordo liberamente definibile

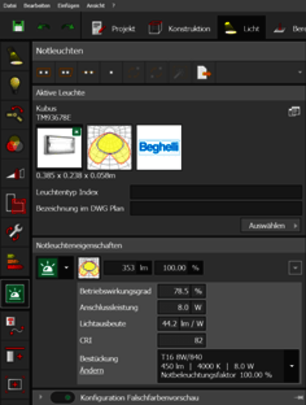

Apparecchi di emergenza
È stato aggiunto un nuovo strumento per le lampade di emergenza. Include linee di campo e disposizioni singole, così come impostazioni speciali per gli apparecchi di emergenza.

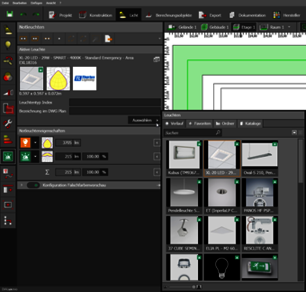

Proprietà degli apparecchi di emergenza
Qualsiasi apparecchio può essere usato per l'illuminazione di emergenza. Il produttore può definire le superfici di emissione della luce che sono specificamente destinate all'illuminazione di emergenza. Queste informazioni sono utilizzate da evo. Altrimenti, l'utente deve effettuare le impostazioni. È possibile impostare il flusso luminoso o il fattore di illuminazione di emergenza, e i due valori vengono convertiti l'uno nell'altro. Per ogni superficie di emissione luminosa, si può specificare se deve essere usata solo per l'illuminazione di emergenza, solo per l'illuminazione normale o per entrambi i casi.

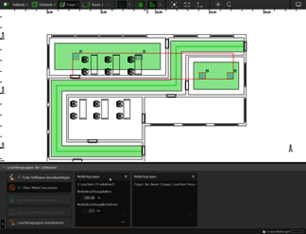

Posizionamento manuale delle lampade di emergenza
Ogni apparecchio posizionato nello strumento Apparecchi di emergenza viene automaticamente aggiunto alla scena di illuminazione di emergenza. La scena d'illuminazione viene creata automaticamente. Gli apparecchi sono automaticamente raggruppati secondo il tipo e le proprietà fotometriche. L'utente può anche creare i propri gruppi. Non sono possibili gruppi misti. Un clic sul gruppo per l'illuminazione di emergenza seleziona gli apparecchi di questo gruppo nel CAD. Gli apparecchi che sono assegnati alla scena dell'illuminazione di emergenza sono contrassegnati da un piccolo simbolo nel CAD.

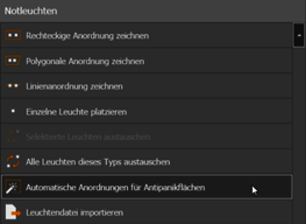

Posizionare automaticamente gli apparecchi per le aree antipanico
Con questa funzione, gli apparecchi possono essere posizionati automaticamente per un'area antipanico esistente. Viene posizionato un numero sufficiente di apparecchi per ottenere l'illuminamento e l'uniformità richiesti.

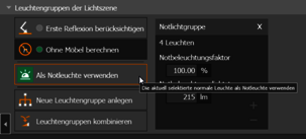

Utilizzare gli apparecchi esistenti nell'illuminazione di emergenza
Per il funzionamento con unità di alimentazione di emergenza, gli apparecchi che sono stati effettivamente progettati per l'illuminazione generale possono essere utilizzati anche per l'illuminazione di emergenza. Per utilizzare un apparecchio d'illuminazione come apparecchio di emergenza, esso viene selezionato e

  • il pulsante Use as emergency luminaire is pressed
  • il cursore nelle proprietà dell'apparecchio è usato
  • o la lampada semplicemente assegnata a un gruppo di lampade di emergenza

Results preview

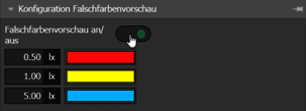

  • The result preview shows a real-time visualisation of the expected results. Prerequisites for this are emergency lighting objects, an escape route or an anti-panic area, as well as at least one selected luminaire in the emergency lighting scene. The result preview is activated with the False colour preview on/off switch in the False colour preview configuration tool
  • DIALux evo displays the expected results as false colours for the selected luminaire and up to 10 other visible luminaires or light emission surfaces of the emergency lighting scene
  • You can define your own colours and values in the false colour preview tool

Impostazioni di calcolo
Sono disponibili due opzioni per il calcolo:

  • Prendere in considerazione la prima riflessione. Per gli apparecchi di distribuzione indiretta, la norma prevede che la prima riflessione possa essere presa in considerazione. Se questa opzione non è selezionata, nessuna riflessione è presa in considerazione per l'illuminazione di emergenza
  • Calcolo senza mobili. I mobili sono esplicitamente esclusi dal calcolo

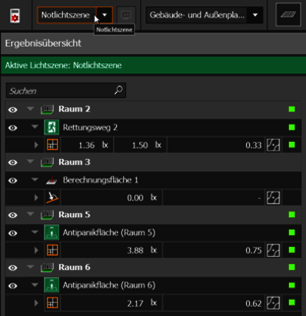

Risultati del calcolo

  • Il monitor dei risultati mostra anche i risultati del calcolo delle aree di illuminazione di emergenza. La scena dell'illuminazione di emergenza è evidenziata a colori
  • Per trovare rapidamente i punti minimi problematici, è stato aggiunto un pulsante che passa ciclicamente attraverso i punti con il valore di illuminamento più piccolo

Spese
Per la documentazione della pianificazione, i seguenti risultati e informazioni sono disponibili dopo il calcolo:

  • L'elenco delle lampade con le lampade di emergenza utilizzate
  • Un piano di ubicazione degli apparecchi di illuminazione che mostra gli apparecchi di emergenza posizionati
  • I singoli risultati di calcolo degli oggetti di calcolo posizionati
  • Il riassunto spaziale con i risultati degli oggetti di calcolo

Nuovi layout

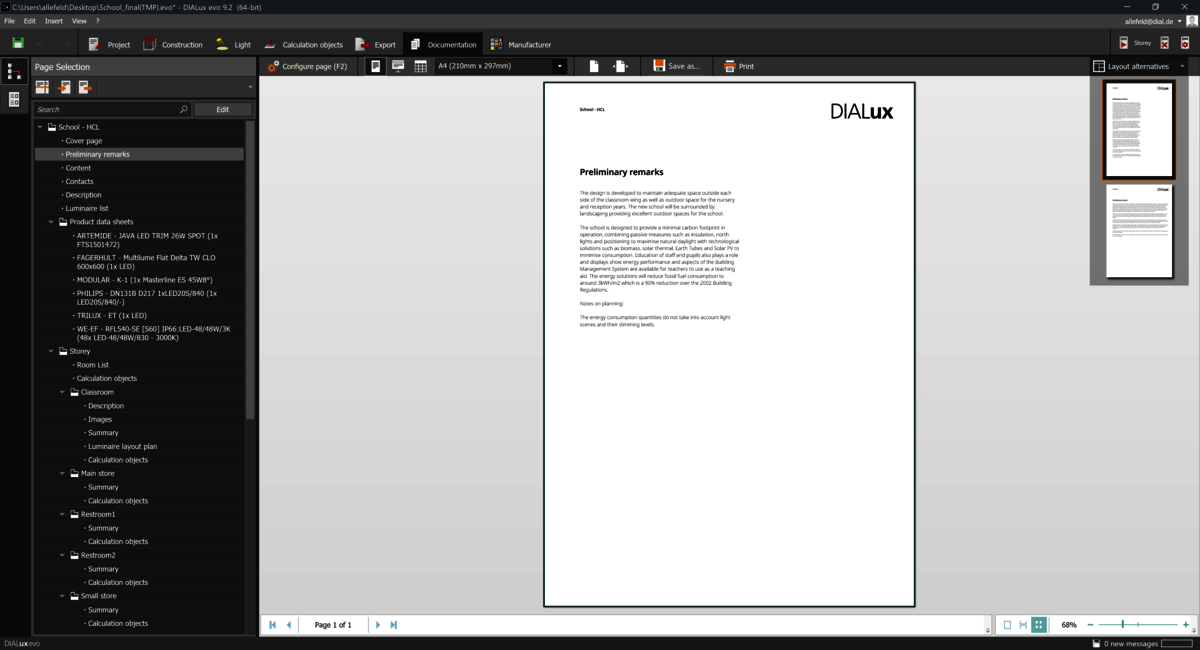

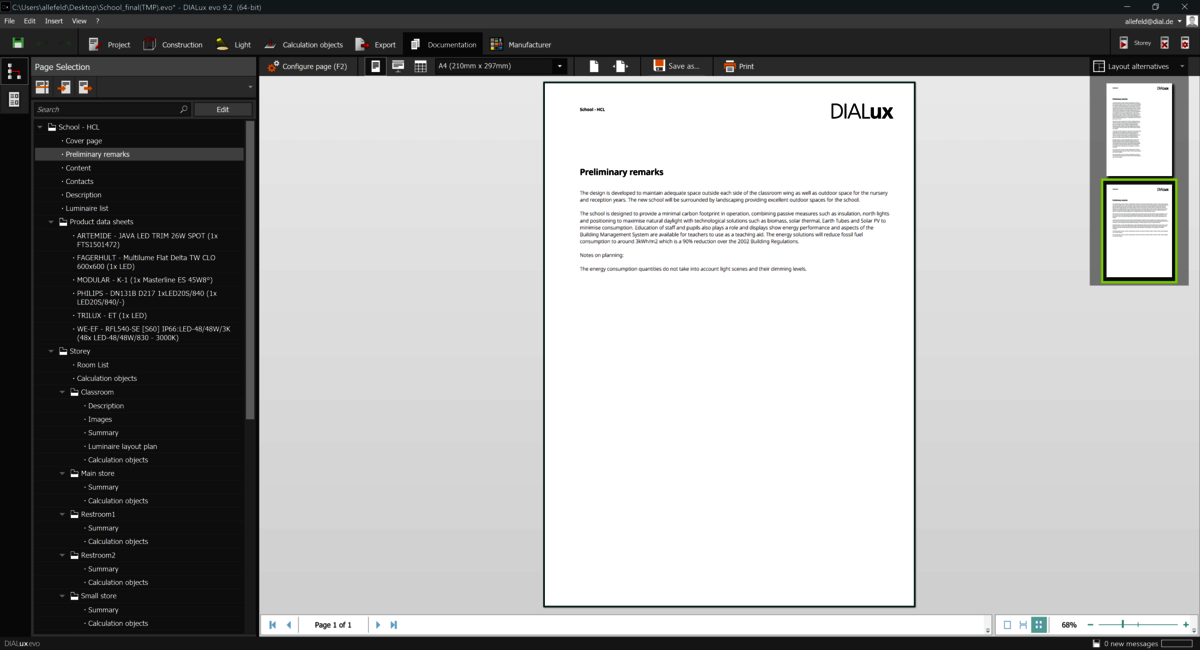

Per la pagina delle osservazioni preliminari, c'è un'altra alternativa di layout che permette al testo di correre per tutta la larghezza. Questo si traduce in una documentazione con meno pagine.

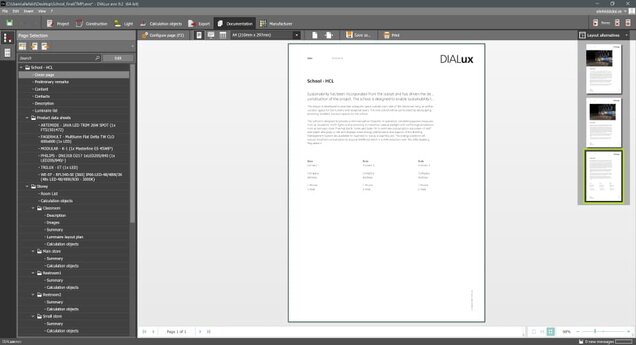

Per il foglio di copertina, c'è un'altra alternativa di layout senza immagine, piuttosto pesante di testo e con la possibilità di documentare un massimo di tre contatti.

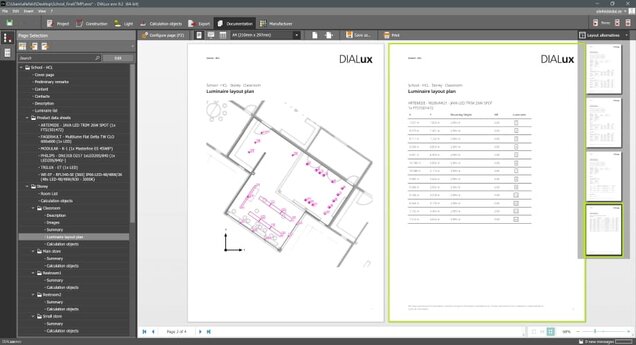

Per le pagine delle tabelle nel piano del sito, c'è un'ulteriore alternativa di layout che è significativamente più compatta. In questo layout, abbiamo deliberatamente rinunciato alla specificazione dei parametri di disposizione e alla rappresentazione grafica dei loghi e delle immagini dei prodotti. Fondamentalmente, elenchiamo semplicemente gli apparecchi con le loro posizioni di montaggio. Il risultato di questo layout è un risparmio di pagine fino al 50 % per ogni planimetria.

Estensioni di funzioni note

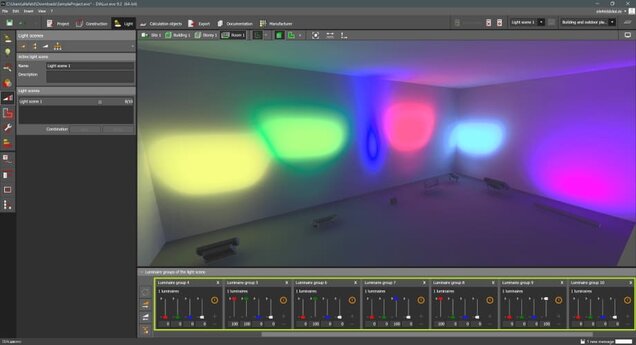

Per gli apparecchi che cambiano colore, DIALux ora colora i cursori di conseguenza. Questo aiuterà i progettisti a regolare più facilmente i canali di colore degli apparecchi di illuminazione.



La selezione dei singoli apparecchi in una disposizione è stata semplificata.
