DIALux evo 13
Innovations et améliorations
Nous sommes heureux de vous présenter la nouvelle version de DIALux evo. Notre équipe a travaillé dur pour apporter des améliorations majeures qui amélioreront votre expérience de conception d'éclairage, la rendant plus efficace et vous faisant gagner un temps précieux.
DIALux evo 13.2
Version : 5.13.2.0 | Publication : 26/08/2025
Nouveau support linguistique

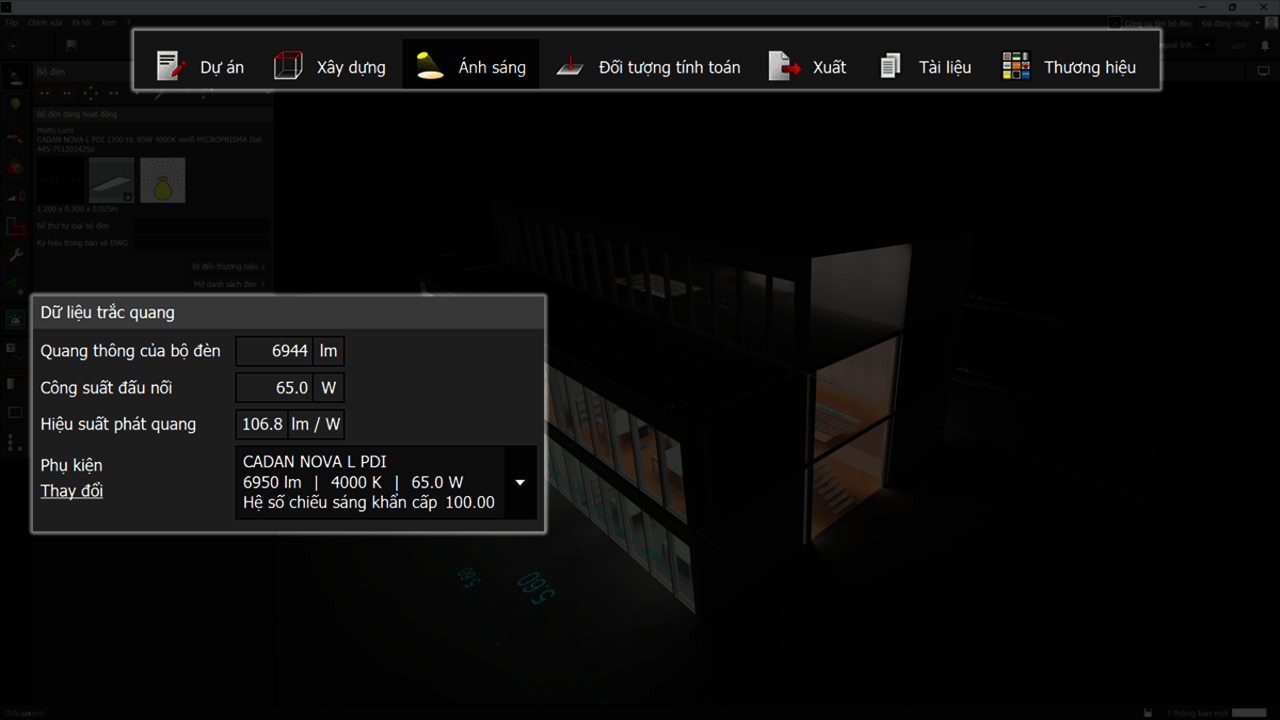

À partir de DIALux 13.2, vous pouvez utiliser 27 langues : le vietnamien a été ajouté. L’interface utilisateur ainsi que la documentation sont désormais disponibles en vietnamien.
Nouvelles fonctionnalités
Afficher et masquer les objets de manière flexible
Avec la nouvelle version, vous pouvez afficher ou masquer des objets de façon flexible dans les vues CAO – une fonctionnalité souvent demandée par la communauté DIALux. Qu’il s’agisse de la plus petite vis ou d’une grande structure de bâtiment : c’est vous qui décidez de ce qui gêne votre planification.

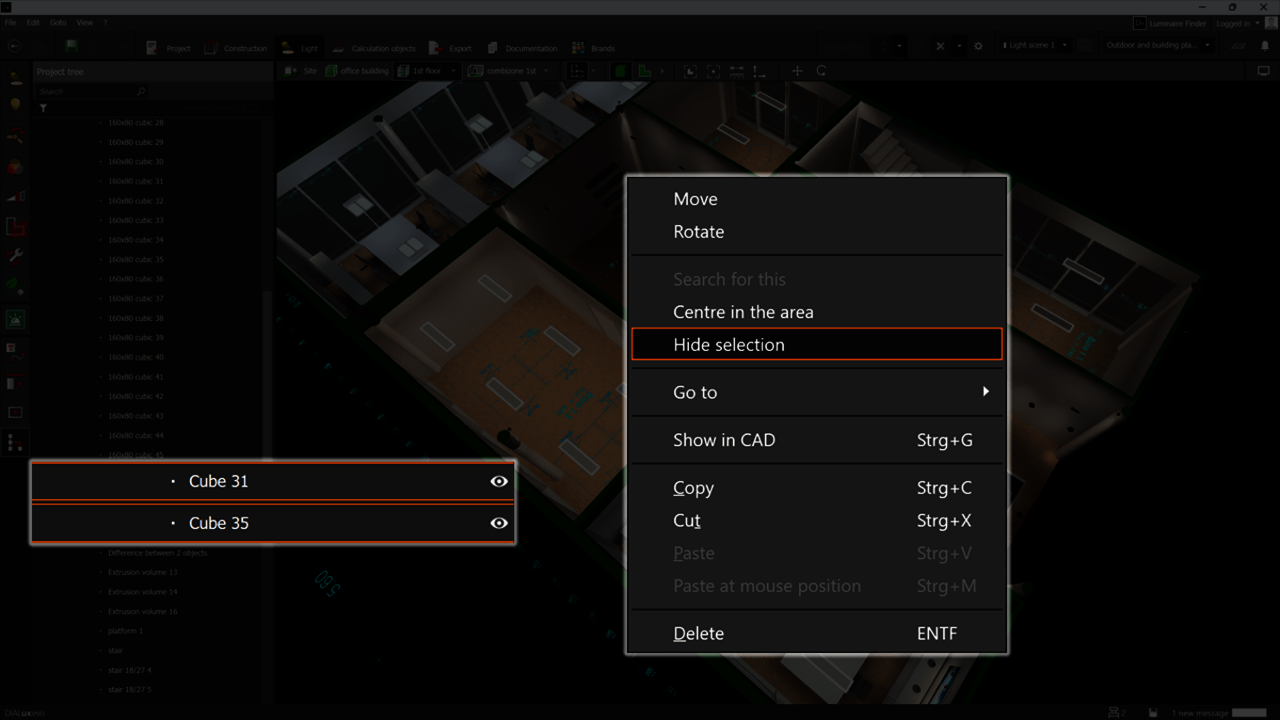

- Avec un clic droit sur votre sélection dans la fenêtre CAO, vous pouvez afficher ou masquer un objet ou un groupe entier via le menu contextuel ou l’icône en forme d’œil. Cela fonctionne également avec plusieurs sélections.
- Dans la barre d’état et dans l’arborescence du projet, vous voyez toujours combien d’objets sont actuellement masqués – et en un clic, vous pouvez tous les afficher à nouveau.

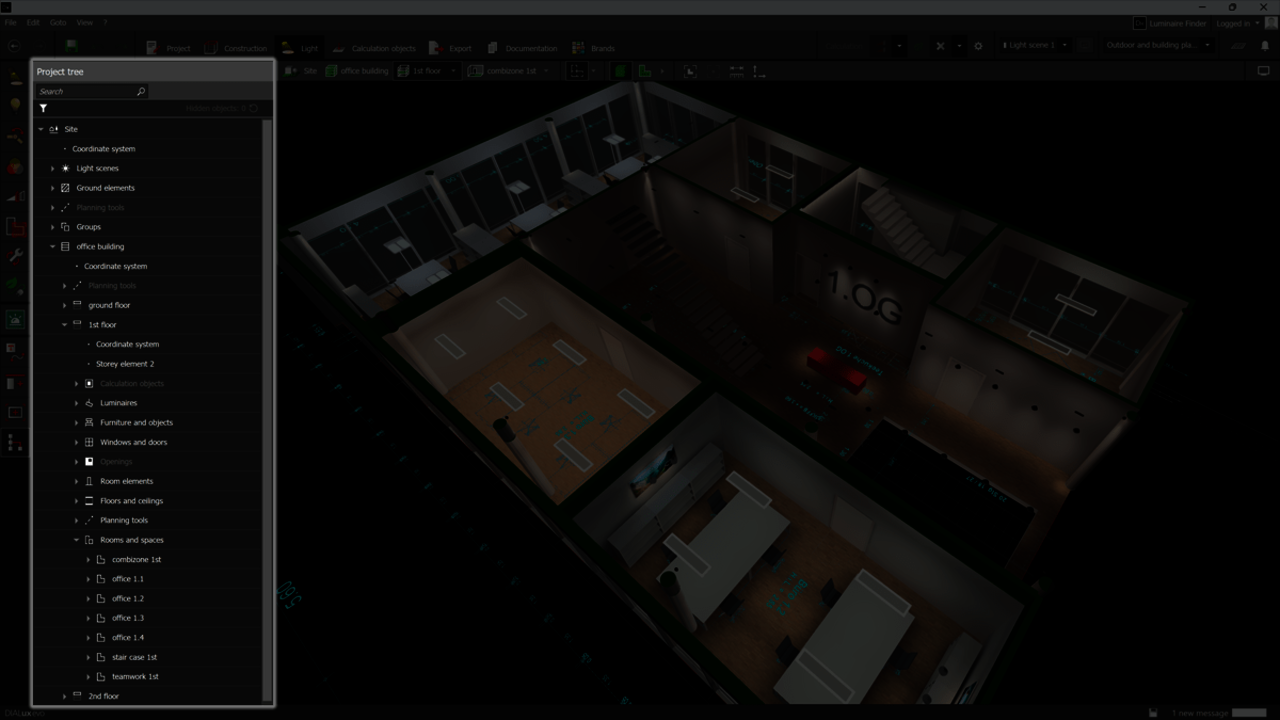

- L’arborescence du projet entièrement révisée vous donne des informations détaillées sur les objets visibles ou masqués. Cela vous permet de tout contrôler plus précisément, de bénéficier de meilleures performances et de travailler avec une structure plus claire.
- Même les objets masqués peuvent être sélectionnés et mis en évidence dans l’arborescence du projet à tout moment. Les objets visibles apparaissent à gauche, les objets invisibles mais sélectionnés à droite.
- Le filtre vous montre uniquement les objets actuellement masqués. La recherche textuelle et le filtre se complètent parfaitement.
- Si vous affichez ou masquez des structures de bâtiment ou des étages entiers, tous les éléments subordonnés sont automatiquement concernés. Vous pouvez ainsi gérer rapidement des structures complexes.
- Les objets sélectionnés restent désormais toujours mis en évidence, quelle que soit la vue dans laquelle vous travaillez actuellement.
Important : Le masquage des objets n’affecte que la vue de travail. Les calculs restent inchangés. Le concept d’affichage et de masquage est conçu pour faciliter le travail quotidien et l’orientation en 2D et 3D.
Nouvelle fonctionnalité

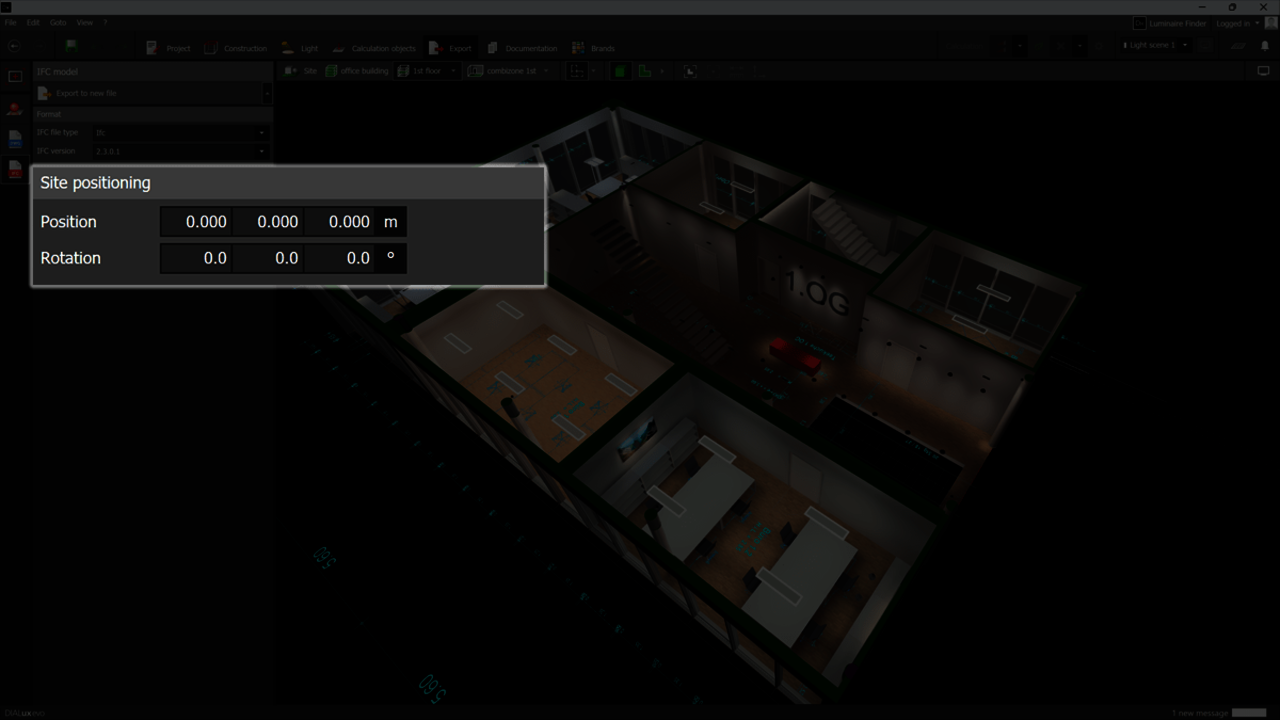

Export IFC – Ajuster le point d’insertion
Lors de l’exportation d’un fichier IFC avec un système d’éclairage, vous pouvez désormais modifier le « point d’insertion IFC » et son orientation. Cela vous permet d’aligner précisément votre modèle d’éclairage avec le modèle IFC des autres participants au projet. Les valeurs sont enregistrées dans le fichier du projet.
Nouvelle fonctionnalité
Plan de disposition des luminaires révisé
Le plan tabulaire de disposition des luminaires (liste de coordonnées) contient désormais plus d’informations et peut être exporté en PDF, Excel ou CSV/XML.
- Tous les luminaires du projet dans un seul tableau
- Nouvelle entrée « Plan de disposition des luminaires » dans la documentation du projet
- Informations sur le site, le bâtiment, l’étage et la pièce
- Position de montage et rotation (XYZ) par rapport à la pièce, à l’étage et à l’origine du site
Installation
Pour installer DIALux, une connexion en ligne est désormais nécessaire (WebView2).
Modifications & améliorations
- L’ancienne fonction d’affichage/masquage des objets de calcul dans l’aperçu des résultats a été supprimée. Veuillez utiliser le clic droit ou l’arborescence du projet à la place.
- L’export Word des tableaux a été abandonné – les grands tableaux posaient souvent des problèmes.
- Les bâtiments importés à partir de modèles IFC ne peuvent plus être déplacés ni pivotés ; leur position est fixée par le modèle.
- Huit nouveaux formats d’importation pour les modèles 3D sont désormais disponibles : ASE, DAE, FBX, LXO, OBJ, PLY, STL, X3D.
Corrections de bogues
- Positionnement correct en hauteur des pièces lors de l’importation de fichiers IFC
- Amélioration des étiquettes de pièces et du placement des luminaires
- Placement correct des luminaires pour les IFC avec un seul étage sans dalle
- Les surfaces lumineuses sont de nouveau correctement colorées après le lancer de rayons
- Les surfaces principales des pièces sont à nouveau exportées dans l’export DWG
- Distances corrigées lors de la copie d’objets le long de lignes auxiliaires
DIALux evo 13.1
Version : 5.13.1.0 | Publication : 29/04/2025
DIALux evo
Vérification normative de la lumière intrusive
Sélection des normes relatives à la lumière intrusive selon EN 12464-2:2014, CIE 150:2017, Önorm O 1052:2022, LAI 2012 ou NSVV.
Sélection de la zone environnementale correspondante :
Nouvelles surfaces de calcul pour l’éclairement vertical et la luminance :
Vérifiez les valeurs cibles et attribuez un code couleur aux scènes lumineuses :
Paramètres de calcul personnalisés pour la lumière intrusive :
L’analyse des perturbations lumineuses permet d’identifier facilement les valeurs maximales dans le CAD :
Comparez les valeurs cibles et réelles pour obtenir rapidement un aperçu de la conformité :
Documentation pour la lumière intrusive :
Les sources de lumière intrusive pour I et ks sont identifiées par des flèches dans le CAD, reliant les points de calcul aux luminaires responsables des valeurs excessives :
DIALux evo
Autres nouveautés
- Identification des valeurs minimales et maximales dans le CAD : D'autres surfaces de calcul offrent désormais également l'affichage des valeurs minimales et maximales dans le CAD.
- Position de la fenêtre : DIALux evo mémorise désormais la position de la fenêtre à la fermeture et la restaure automatiquement au prochain démarrage.
- Une nouvelle fonction « Zoom sur l'objet sélectionné » a été ajoutée à la barre de navigation. D'un simple clic, vous pouvez désormais naviguer instantanément vers n'importe quel objet sélectionné dans votre projet CAD. Cela inclut les meubles, les objets de calcul, les résultats ponctuels, etc. La vue s'ajuste automatiquement pour centrer l'objet sélectionné, ce qui facilite la navigation et améliore l'efficacité, notamment dans les projets de grande envergure et complexes !
- L'affichage des résultats de recherche dans l'arborescence du projet a été légèrement ajusté. Lors de la recherche d'objets, l'arborescence n'affichera plus une liste plate de résultats, mais conservera la vue structurée. Cela vous permet de voir directement où les objets trouvés sont classés.
DIALux Pro
Modifications et améliorations des fonctionnalités existantes
- Les objets IFC peuvent être enregistrés comme mobilier DIALux afin d’être réutilisés dans de futurs projets.
Corrections de bugs
- Le calcul de la hauteur des paramètres de calcul avec décalages est désormais affiché correctement.
- L'affichage correct des surfaces lumineuses très petites a été implémenté.
- La checklist pour la lumière intrusive est désormais affichée de manière plus visible.
- Un bug lors du passage à la scène de lumière intrusive a été corrigé.
- Un bug lors de l'annulation des exportations DWG a été résolu.
- Les surfaces de calcul dans le terrain sont désormais correctement affectées à l'étage d'un bâtiment.
- La flèche indiquant le nord est désormais affichée même sans modification.
- Un problème de mise à jour lors de la sélection du profil d'utilisation a été corrigé.
- Une erreur d'arrondi dans l'évaluation énergétique a été corrigée.
- Un bug dans les projets enregistrés avec l'outil de raytracing a été résolu.
- Les logos de lampes manquants sont désormais correctement affichés.
- Un bug dans l'affectation des matériaux a été corrigé.
- Un bug dans l'interprétation des systèmes de coordonnées de référence pour le niveau d'usage a été corrigé.
- Un bug dans l'interprétation de la valeur RUL a été résolu.
- Un bug dans l'aperçu des voies d'évacuation a été corrigé.
- Un bug dans la mise à jour du moniteur de résultats pour les voies d’évacuation a été résolu.
- Un bug dans la création des voies d’évacuation a été corrigé.
- Un bug graphique dans le moniteur de résultats a été corrigé.
DIALux evo 13 Patch 3
Version: 5.13.0.9593 | Libéré: 26.11.2024
DIALux evo
Nouvelles fonctions
- Les luminaires peuvent désormais être affectés à des zones sur plusieurs étages, même s'il n'y a pas de zone définie à l'étage.
Améliorations
- Amélioration de l'importation IFC pour une meilleure compatibilité et un traitement des données plus stable.
- Les images et les logos s'affichent correctement sur les dernières versions de Windows 11 et ne sont plus coupés.
Bugs corrigés
- Correction de plantages dans divers scénarios afin d'améliorer la stabilité de l'application.
- Les résultats ne sont plus inutilement rejetés lors du chargement si le facteur de maintenance dans le Centre de contrôle des normes est différent.
Mises à jour de la sécurité
- Diverses mises à jour de sécurité ont été mises en œuvre pour améliorer la sécurité du système et des données.
DIALux evo 13 Patch 2
Version: 5.13.0.9529 | Libéré: 30.10.2024
DIALux evo
Erreurs corrigées
- Les fausses couleurs sont désormais compatibles avec la CAO lorsque les unités photométriques impériales sont utilisées.
- Les fiches techniques des luminaires sont désormais intégrées dans les sorties.
DIALux evo 13 Patch 1
Version: 5.13.0.9498 | Libéré: 09.10.2024
DIALux evo
Erreurs corrigées
- Les projets avec DWG intégré peuvent maintenant être sauvegardés à nouveau sans problème.
- Le programme ne se bloque plus lors du calcul rapide de l'éclairage de secours.
DIALux evo: Nouvelles fonctionnalités et améliorations
Version: 5.13.0.9477 | Libéré: 26/09/2024
DIALux evo
Nouvelle scène lumineuse envahissante
Vous disposez désormais d'une scène lumineuse dédiée aux calculs de lumière gênante, définie avec un facteur de maintenance de 1 par défaut. Ajoutez tous les luminaires extérieurs en un seul clic.
DIALux evo
Outil d'éclairage intrusif
Un nouvel outil vous permet de placer et de configurer facilement des objets lumineux gênants.
DIALux evo
Calculs complets de la lumière gênante
Calculez les valeurs clés telles que I, ks, Ruf, Rul, RULO et RDLO avec précision.
DIALux evo
Options avancées de calcul RG
Choisissez entre spécifier une valeur fixe ou placer une surface de luminance de voile spéciale pour les calculs RG.
DIALux evo
Liste de contrôle de la lumière gênante
Restez sur la bonne voie avec une liste de contrôle couvrant tous les paramètres nécessaires aux calculs de lumière gênante.
DIALux evo
Moniteur de résultats amélioré
Affichez les résultats à l'échelle de la scène, y compris les rapports de flux lumineux, directement dans le moniteur de résultats.
DIALux evo
Liste d'objets de calcul étendue
Les paramètres de lumière gênante sont désormais intégrés dans la liste des objets de calcul.
DIALux evo
Nouvelle documentation sur la lumière intrusive
Les sorties présentent désormais des rapports de flux lumineux, vous offrant une vision claire des impacts lumineux gênants.
DIALux evo
Paramètres de calcul révisés
Les paramètres de calcul incluent désormais des options complètes pour la lumière gênante.
DIALux evo
Affichage amélioré pour la valeur ks
Affichez la valeur ks avec des isolignes, des fausses couleurs ou des tableaux de valeurs pour visualiser plus efficacement les effets de lumière gênants.
DIALux evo: Améliorations des fonctions existantes
DIALux evo
Résultats de la couleur du signal
Les moniteurs de résultats utilisent désormais des couleurs de signal distinctes pour les scènes d'éclairage normales, d'urgence et gênantes, ce qui rend l'identification de la scène immédiate.
DIALux evo
Scènes lumineuses à code couleur
Les scènes lumineuses sont désormais codées par couleur pour vous aider à distinguer les différents types en un coup d'œil.
DIALux evo
Affichage RG simplifié
Nous avons rendu l’affichage des résultats RG plus clair et plus facile à interpréter.
DIALux evo
Paramètres d'isoline et de couleur révisés
Les paramètres d'isolignes, de fausses couleurs et de graphiques de valeur sont désormais indépendants des paramètres d'unité.
DIALux evo
Visibilité améliorée des points de calcul
Les points de calcul sont désormais plus faciles à trouver dans la CAO, ce qui vous fait gagner du temps.
DIALux evo
Aperçu de la source lumineuse
Découvrez un aperçu du LDC pour les sources lumineuses sélectionnées, améliorant ainsi votre processus de conception.
DIALux evo
Démarrage plus rapide
Nous avons accéléré le démarrage du programme, notamment lors du chargement des données de vos derniers projets.
DIALux evo
Présentation du catalogue d'objets normalisé
Nous avons unifié la mise en page entre différents catalogues d’objets pour une expérience plus fluide.
DIALux evo
Corrections de bugs
- Les correctifs incluent des problèmes avec les paramètres du système de lumière du jour, les outils de ligne d'aide 2D, les erreurs d'importation du presse-papiers et plusieurs incohérences d'affichage et de calcul.
DIALux Pro: Nouvelles fonctionnalités et améliorations
DIALux Pro
IFC Extension d'importation
- Importation améliorée du modèle IFC: Choisissez entre une nouvelle méthode d'importation et une méthode héritée. La nouvelle méthode réduit les opérations du modeleur solide, améliore la stabilité et raccourcit les temps d'importation, en particulier avec les modèles complexes. La nouvelle méthode excelle avec les modèles complexes chargés d'étages, de pièces et de détails architecturaux. Soyez conscient des effets secondaires mineurs comme les bords d'ombre avec la nouvelle méthode ; passez à l'ancienne méthode si nécessaire.
- Méthode héritée: Réduit les problèmes de visualisation mais peut ralentir et déstabiliser l'importation de modèles complexes.
- Flexibilité d'importation étendue: Importez des modèles IFC même s’ils n’incluent pas de bâtiment – les zones extérieures pures sont désormais prises en charge.
DIALux Pro
Flux de travail: Espaces
- Importation directe de l'espace: DIALux importe désormais les espaces exactement tels que définis dans le modèle IFC : noms, descriptions, etc.
- Pas de création automatique d'espace: Les espaces ne seront pas créés automatiquement s'ils sont manquants ; cependant, vous pouvez toujours les ajouter manuellement si nécessaire.
- Des espaces plus flexibles:Les espaces peuvent être ajustés géométriquement dans DIALux, permettant des dispositions adjacentes plutôt qu'imbriquées.
- Export IFC mis à jour:Tous les espaces et leurs luminaires sont désormais inclus dans l'exportation, ce qui facilite le suivi du placement des luminaires dans les flux de travail BIM.
DIALux Pro
Échange de données en direct avec GRAPHISOFT DDScad
- Intégration de données en direct: Connect DIALux and DDScad on the same workstation for real-time IFC data exchange.
- >Planification et exportation transparentes: Démarrez DIALux directement depuis DDScad, planifiez l'éclairage et synchronisez les modèles sans effort.
- Prise en charge Open BIM et IFC: Construite sur des normes BIM ouvertes, cette fonctionnalité garantit une interopérabilité fluide avec d'autres plateformes.
DIALux Pro
Prise en charge du modèle 3D de Metaroom
- Importer des modèles 3D numérisés: Importez des modèles complexes et numérisés depuis Metaroom Studio directement dans DIALux evo
- Conception d'éclairage dans les espaces numérisés : planifiez l'éclairage dans les environnements numérisés et exportez votre travail de manière transparente pour d'autres processus BIM.
