Nouveautés de DIALux evo 10


Enfin - DIALux evo 10 vous offre la planification tant attendue de l'éclairage de secours. Nous vous montrons les nouvelles fonctions et ce que nous avons modifié et amélioré dans les versions précédentes.


Télécharger DIALux evo  Historique des versions ›

DIALux evo 10.0

Version: 5.10.0.56764
Libéré: 28.09.2021




Éclairage de secours

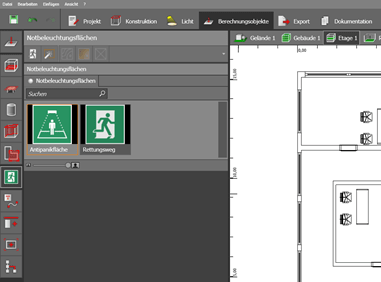

Nouveaux objets de calcul

  • De nouveaux objets de calcul pour l'éclairage de secours ont été ajoutés dans le mode Objets de calcul
  • Voies d'évacuation selon la norme EN 1838 2019-11. Les voies d'évacuation peuvent se croiser et sont donc combinées pour former des voies d'évacuation complexes. Chaque section peut avoir sa propre largeur
  • Surfaces anti-panique selon la norme EN 1838 2019-11. Il n'y a qu'une seule surface anti-panique par pièce/zone avec une zone de bordure librement définissable

Luminaires de secours
Un nouvel outil pour les luminaires de secours a été ajouté. Il comprend des lignes de champ et des arrangements simples, ainsi que des paramètres spéciaux pour les luminaires de secours.

Propriétés des luminaires de secours

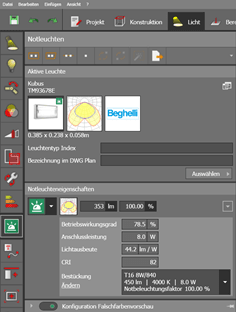

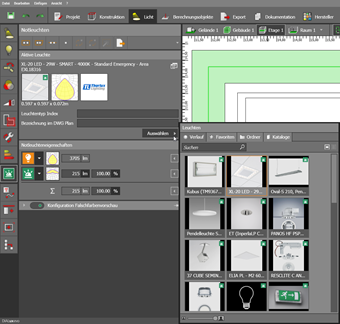

Tout luminaire peut être utilisé pour l'éclairage de secours. Le fabricant peut définir des surfaces émettrices de lumière spécifiquement destinées à l'éclairage de sécurité. Ces informations sont utilisées par evo. Sinon, l'utilisateur doit effectuer les réglages. Il est possible de définir le flux lumineux ou le facteur d'éclairage de secours, et les deux valeurs sont converties l'une dans l'autre. Pour chaque surface de sortie de lumière, il est possible de préciser si elle doit être utilisée uniquement pour l'éclairage de secours, uniquement pour l'éclairage normal ou pour les deux cas.

Positionnement manuel des luminaires de secours

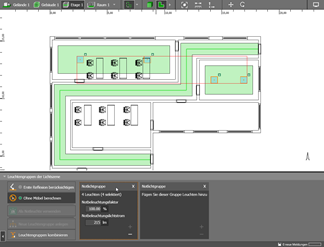

Chaque luminaire placé dans l'outil Luminaires de secours est automatiquement ajouté à la scène d'éclairage de secours. La scène d'éclairage est créée automatiquement. Les luminaires sont automatiquement regroupés en fonction de leur type et de leurs propriétés photométriques. L'utilisateur peut également créer ses propres groupes. Les groupes mixtes ne sont pas possibles. Un clic sur le groupe d'éclairage de secours sélectionne les luminaires de ce groupe dans la CAO. Les luminaires qui sont affectés à l'éclairage de secours sont marqués d'un petit symbole dans la CAO.

Placement automatique des luminaires pour les zones anti-panique
Grâce à cette fonction, les luminaires peuvent être placés automatiquement dans une zone anti-panique existante. Un nombre suffisant de luminaires est placé pour obtenir l'éclairement et l'uniformité requis.

Utiliser les luminaires existants dans l'éclairage de secours
Pour le fonctionnement avec des groupes électrogènes de secours, les luminaires qui étaient en fait prévus pour l'éclairage général peuvent également être utilisés pour l'éclairage de secours. Pour utiliser un luminaire comme luminaire de secours, il est sélectionné et

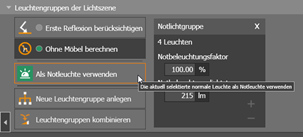

  • le bouton Utiliser comme luminaire de secours est pressé
  • le curseur dans les propriétés du luminaire est utilisé
  • soit le luminaire est simplement affecté à un groupe de luminaires de secours

Aperçu des résultats

  • L'aperçu des résultats montre une visualisation en temps réel des résultats attendus. Les conditions préalables sont les objets d'éclairage de secours, un chemin de fuite ou une zone anti-panique, ainsi qu'au moins un luminaire sélectionné dans la scène d'éclairage de secours. La prévisualisation du résultat est activée par l'interrupteur Activation/désactivation de la prévisualisation des fausses couleurs dans l'outil Configuration de la prévisualisation des fausses couleurs.
  • DIALux evo affiche les résultats escomptés sous forme de fausses couleurs pour le luminaire sélectionné et jusqu'à 10 autres luminaires ou surfaces d'émission lumineuse visibles de la scène d'éclairage de secours.

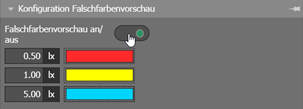

  • Vous pouvez définir vos propres couleurs et valeurs dans l'outil d'aperçu des fausses couleurs

Paramètres de calcul
Deux options sont disponibles pour le calcul:

  • Prendre en compte la première réflexion. Pour les luminaires à distribution indirecte, la norme prévoit que la première réflexion peut être prise en compte. Si cette option n'est pas sélectionnée, aucune réflexion n'est prise en compte pour l'éclairage de sécurité.
  • Calcul sans mobilier. Le mobilier est explicitement exclu du calcul




Résultats des calculs

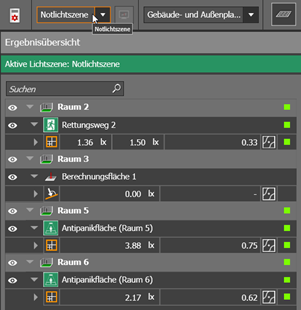

  • Le moniteur de résultats affiche également les résultats du calcul des zones d'éclairage de secours. La zone d'éclairage de secours est mise en évidence en couleur
  • Pour que les points minimums problématiques puissent être trouvés rapidement, un bouton a été ajouté qui passe cycliquement par les points ayant la plus petite valeur d'éclairement

Dépenses
Pour la documentation de la planification, les résultats et informations suivants sont disponibles après le calcul:

  • La liste des luminaires avec les luminaires de secours utilisés
  • Un plan de localisation des luminaires montrant les luminaires de secours placés
  • Les résultats de calcul individuels des objets de calcul placés
  • Le résumé spatial avec les résultats des objets de calcul

Nouvelles mises en page
Pour la page des remarques préliminaires, il existe une autre possibilité de mise en page qui permet au texte de s'étendre sur toute la largeur. Cela permet d'obtenir une documentation comportant moins de pages.

Pour la page de garde, il existe une autre possibilité de mise en page sans photo, avec un texte plutôt lourd et la possibilité de documenter un maximum de trois contacts.

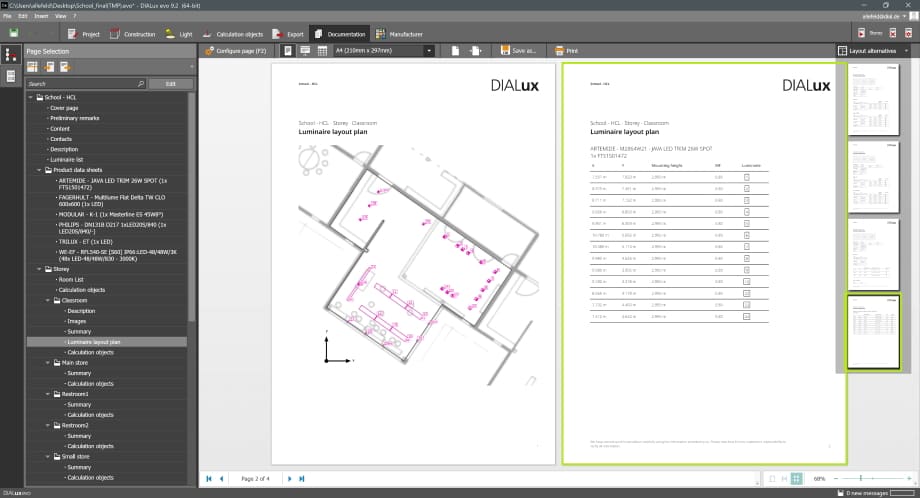

Pour les pages de tableau du plan du site, il existe une autre possibilité de mise en page, nettement plus compacte. Dans cette mise en page, nous avons délibérément renoncé à la spécification des paramètres de disposition et à la représentation graphique des logos et des images de produits. En fait, nous nous contentons de répertorier les luminaires avec leur position de montage. Cette mise en page permet d'économiser jusqu'à 50 % de pages par plan d'implantation.

Extensions of known functions

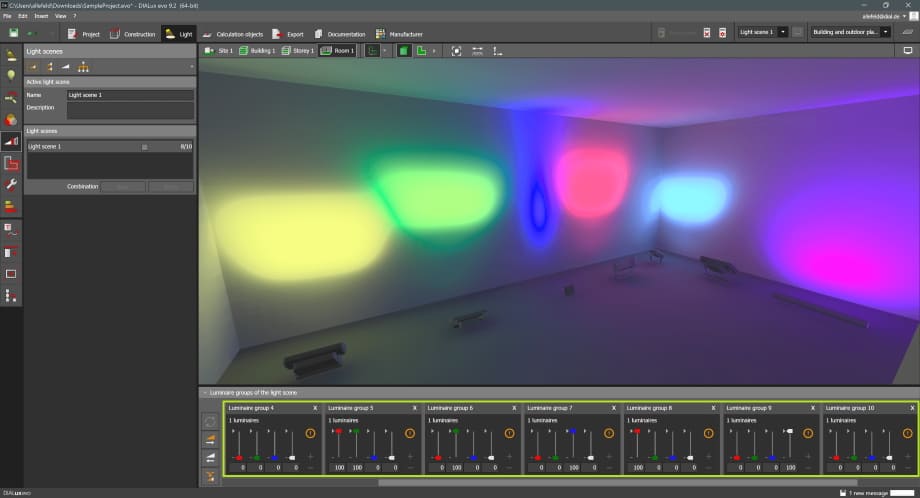

Pour les luminaires à couleur changeante, DIALux colore désormais les curseurs en conséquence. Les planificateurs pourront ainsi régler plus facilement les canaux de couleur des luminaires.



La sélection des luminaires individuels dans un arrangement a été simplifiée.
